等離子切割煙霧凈化方案
產品簡介:
本方案采用吹吸式除塵系統，該系統在工作臺一側設置一個可以隨切割機一起移動的吸風口，相應的另一側設置一個帶有小型軸流風機的吹風口，或是在工作臺兩側各設置一個吸風口在其切割時比較窄的若干個隔柵之間形成一個風道，該種形式可以用比較小的風量就可以達到比較好的除塵效果。并且該種除塵形式的切割平臺比較簡單，總體投資費用比較小。
典型用途:
激光/等離子切割煙霧凈化

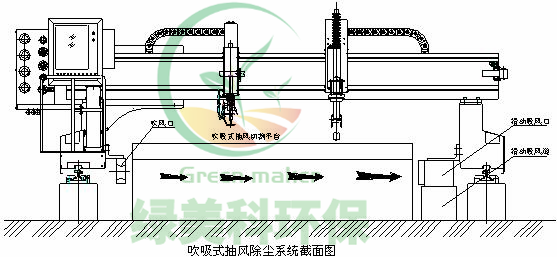

吹吸式切割平臺除塵系統工作原理：
在切割平臺一側安裝方形吸風道，吸風道上方裝有一個可隨切割機一起移動的滑動吸風小車，并在切割平臺的另一側裝有吹風風機?；瑒游L(fēng)小車、切割頭、吹風風機安裝在切割機沿橫梁方向的同一直線上。利用切割平臺上的格柵板與被切割鋼板形成煙氣通道，切割鋼板時，吹風風機將產生的切割煙塵通過該煙氣通道吹向吸風小車吸風口，進入方形吸風道，最后進入凈化器主機進行凈化處理。

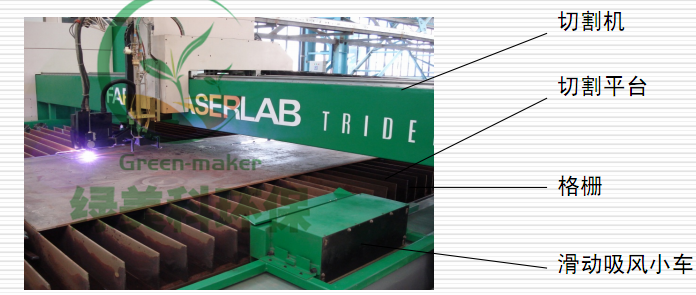

切割平臺結構圖

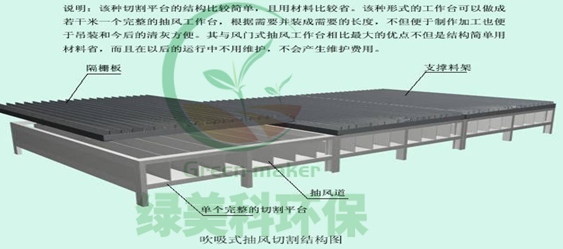

吹吸式切割平臺結構
方形吸風道、滑動吸風小車是吹吸式切割平臺的重要組成部分。工作時，密封皮帶在管道負壓的作用下緊緊地貼附在方形吸風道上方，起到密封作用。在滑動吸風小車處，小車內有兩個滾軸，密封皮帶從小車內穿過時被頂起。這樣煙塵通過小車吸風口進入方形吸風道，進入凈化器凈化。
吹吸式切割平臺除塵系統特點
吹吸式切割平臺最近幾年得到廣泛應用，對3.5米以上切割平臺的除塵應用效果明顯。
特點：
?結構簡單，鋼材耗量較少，制作精度要求不高；
?組件較少，故障點少，維修簡單；
?清渣方便；
?同等切割平臺寬度，所需抽風量小，除塵投資較少。
?抽風效果受鋼板在切割平臺上的覆蓋率影響大，覆蓋率越高，效果越好。
