綠美科環保LMK-AD(大吸力增強型）移動式焊接煙塵凈化設備采用了先進的過濾技術，為處理單工位焊接煙塵提供了解決方案。該系列設備主要用于焊接、拋光、切割、打磨等工序中產生煙塵和粉塵的凈化以及對稀有金屬、貴重物料的回收等，可凈化大量懸浮在空氣中對人體有害的細小金屬顆粒。具有凈化效率高、噪聲低、使用靈活、占地面積小等特點。
為配合工廠不同的要求，移動式煙塵凈化機可分為兩種：帶自動清灰和不帶自動清灰兩種。
一、結構組成
主要部件包括：萬向吸塵臂、耐高溫吸塵軟管、吸塵罩（帶風量調節閥）、阻火網、阻燃高效濾芯、潔凈室、活性碳過濾器、沉灰抽屜組合、阻燃吸音棉、帶剎車的新韓式腳輪、風機、進口電機以及電控箱等。
二、工作原理
通過風機引力作用，焊煙廢氣經萬向吸塵罩吸入設備進風口，設備進風口處設有阻火器，火花經阻火器被阻留，煙塵氣體進入沉降室，利用重力與上行氣流，首先將粗粒塵直接降至灰斗，微粒煙塵被濾芯捕集在外表面，潔凈氣體經濾芯過濾凈化后，由濾芯中心流入潔凈室，潔凈空氣又經活性碳過濾器吸附進一步凈化后經出風口達標排出。
三、使用場所
適用于電弧焊、二氧化碳保護焊、MAG焊接、碳弧氣刨焊、氣熔割、特殊焊接等產生煙氣的作業場所。
四、設備詳細配置表
序號 | 名稱 | 規格 |
1 | 設備本體 | 外殼采用 2mm 厚冷軋鋼板模具化成型,模塊化設計，靜電粉末噴涂，防銹、防腐蝕，銜接部件采用不銹鋼鉸鏈，堅固耐用 |
2 | 萬向吸煙臂 | 360°任意旋轉，自懸停設計，進口pvc鋼絲風管，耐高溫200°C，耐酸堿腐蝕、抗老化，吸氣管口徑150/160mm，內置鑄鋁仿人型手臂多關節骨架，軟管顏色為深藍色/灰色/黑色（可選），長度：2m/2.5m/3m/3.5m(可選） |
3 | 吸煙罩口 | 耐高溫輕量化塑制馬蹄型罩口，內置翻板式風量調節閥，開啟大小可調 |
4 | 處理風量 | 1500-3600m3/h |
5 | 過濾面積 | 20㎡ |
6 | 凈化效率 | 99.9% |
7 | 噪音 | 72±6dB |
8 | 吸風口風速 | 15-20m/s |
9 | 主濾芯防護裝置 | 主濾芯前置高強度碳鋼均流板，防止高風速含塵煙氣對主濾芯的沖擊，延長濾芯使用壽命 |
10 | 主濾芯 | 采用高效進口納米纖維濾材，PTFE聚酯覆膜濾材，過濾精度低至0.3微米，Φ325*465mm，使用壽命1-1.5年（根據實際工況使用頻率及煙塵量大?。?/p> |
11 | 前置粗濾粉塵過濾芯 | 本體進風口內置一級碳鋼致密型粗效過濾網，防止焊渣、火星進入設備本體 |
12 | 起火防控系統 | 一級吸煙口粗效過濾+二級本體進風口粗效過濾+耐高溫阻燃濾芯 |
13 | 電機 | 國產優質節能電機，功率：1.5/2.2/3.0kw |
14 | 電源 | 380V/50HZ |
15 | 電源線 | 三項五芯電源線，標配2m(不含插頭） |
16 | 電控系統 | 電控面板簡潔明了、元器件采用國產正泰元器件（施耐德元器件可選） |
17 | 網孔漫射散流出風口 | 本體排風口采用網孔漫射出風口，排風均勻、柔和，避免產生地面二次揚塵及對工人的直接沖擊，避免不舒適感 |
18 | 降噪系統 | 電機倉室內置降噪吸音裝置，將噪音進行大幅減量處理 |
19 | 萬向腳輪 | 附有專用的帶剎車的新韓式萬向腳輪，方便設備的隨意移動和定位。 |

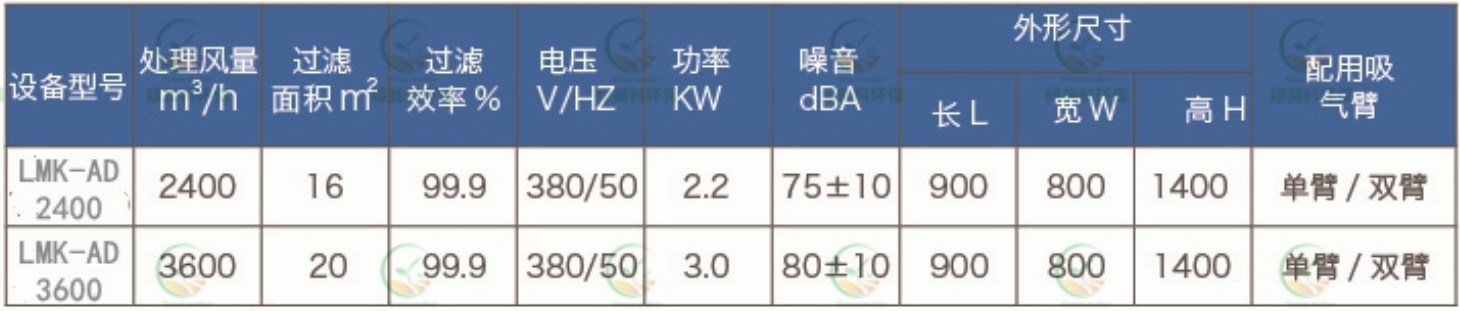

五、技術規格
